Сравнение шарового крана и запорного муфтового клапана

Содержание статьи

На первый взгляд шаровый кран и запорный муфтовый клапан выполняют одну задачу. Они перекрывают поток рабочей среды. Но они существенно различаются по конструкции и принципа работы. Из-за этого меняется их область применения, требования к эксплуатации. Понимание этих различий важно при подборе арматуры. Ошибка здесь часто приводит к утечкам и преждевременному износу. Рассмотрим подробней, где и для чего используется клапан запорный и кран шаровой, отличия и особенности их конструкции.

Что такое шаровый кран

Это запорное устройство, которое отличается простым и надежным механизмом. Внутри корпуса расположен шар с отверстием. Он вращается вокруг своей оси. Поворот на 90 градусов — и поток либо открыт, либо полностью перекрыт.

Конструкция включает корпус, шар, уплотнения и шток. Уплотнительные кольца обеспечивают герметичность. Именно за счет плотного прилегания арматура удерживает высокое давление. Основное назначение и отличие — быстрое перекрытие канала. Без регулировки. Важно понимать, что устройства не предназначены для дросселирования. Использование в среднем положении быстро выводит его из строя.

Область применения:

системы водоснабжения;
отопление;
газовые линии;
технологические трубопроводы

Плюсы очевидны. Простое управление и минимальное сопротивление потоку. Надежность при редком переключении.

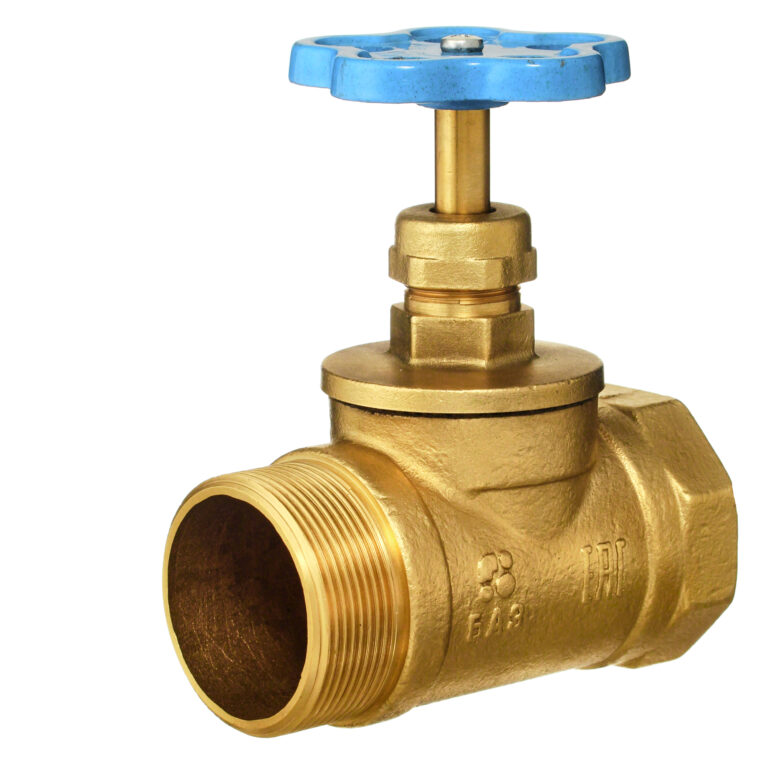

Что такое запорный клапан (вентиль)

Клапан запорный относится к области арматуростроения, в частности к устройствам с запорными элементами, имеющим винтовой шпиндель, перекрывающего поток транспортируемой среды по трубопроводу, работающий в условиях высоких давлений и различных температур^[1].

При вращении рукоятки шток поднимается или опускается. Он перекрывает седло. Поток регулируется плавно. Это ключевая особенность вентиля. Конструкция более сложная, за счет этого выше точность управления. Но и интенсивность воздействия среды становится выше. Арматура разработана не только для перекрытия, но и для регулировки объемов транспортируемых веществ. Вентиль позволяет изменять расход среды, разница плавно регулируется поворотом штока. Это удобно в системах, где важна настройка.

Применение:

отопительные системы;
технологические линии;
паровые и водяные сети;
участки с необходимостью регулирования

Чем клапан отличается от крана

Разница между этими устройствами принципиальная. Это не взаимозаменяемые элементы. Выбор зависит от задачи. И условий эксплуатации. Ошибка на этом этапе приводит к проблемам в работе системы.

Клапан и кран в чем разница? Рассмотрим тезисно основные различия:

Принцип работы – краны отличаются тем, что работают за счет поворота шара с отверстием. Поток проходит напрямую без изменения направления. Вентиль действует иначе. Шток перемещается вверх и вниз. Он прижимает запорный элемент к седлу. Поток при этом меняет траекторию.
Назначение – кран рассчитан на два положения: открыто или закрыто. Отличия клапана в выполнении более широкого спектра задач. Он не только перекрывает поток, но и точно регулирует его интенсивность.
Гидравлическое сопротивление – у кранов сопротивление минимальное, отсутствуют потери давления. Это особенно важно для магистралей. У клапана сопротивление выше. Поток внутри корпуса меняет направление, возникают завихрения и потери давления.
Износ при частом использовании – часто пользоваться краном не рекомендуется, особенно вредно держать его в промежуточном положении. Это быстро изнашивает уплотнения. Эксплуатация вентилей возможна в постоянном режиме, с частым изменением положения.
Скорость работы – конструкция крана предусматривает закрытие при повороте ручки на 90 градусов. Это удобно при аварийных ситуациях. Вентиль требует больше времени. Разница в том, что нужно сделать несколько оборотов маховика.
Обслуживание – шаровая конструкция обладаете простотой, но менее ремонтопригодна. Клапан сложнее, но подходит для обслуживания, замены комплектующих.
Чувствительность к загрязнениям – оба устройства чувствительны к загрязнениям, особенно опасны они для уплотнений. Однако, шаровая арматура более восприимчива к загрязненной среде и показывает более высокий темп износа.

Шаровый кран или вентиль — что лучше

Здесь нет универсального ответа. Каждое устройство решает свою задачу и имеет определенные отличия. Выбирать нужно исходя из того, какой технический процесс предстоит решать. Шаровые устройства отличаются тем, что быстро перекрывают магистраль. Они надежны и просты, работают без лишних усилий. Обеспечивают минимальные потери давления. Это особенно важно для магистральных линий и бытовых систем водоснабжения. Подходят для ситуаций, где важна скорость реакции и четкое положение «открыто/закрыто». При редком использовании служат дольше. Не требует постоянного обслуживания и сохраняют герметичность.

Вентили используют на участках систем, где требуется регулирование показателей. Они позволяют настраивать объемы подачи с высокой точностью. Это важно в системах отопления. В технологических процессах. В узлах, где требуется балансировка и стабильная подача среды. Также важно учитывать условия эксплуатации. Они отличаются надежностью при работе в загрязненной среде. Меньше страдают от примесей.

Заключение

При общей схожести внешнего вида и пересекающихся функциональных задачах, устройства кардинально различаются по своему функционалу и возможностям эксплуатации. Делать выбор нужно с учетом их характеристик и отличий. Зачастую, устройства могут использоваться совместно, в рамках одной системы или комплекта оборудования, но на разных участках.
