Способы соединения труб различного типа

Содержание статьи

При сборке водопроводных магистралей и прочих инженерных трубопроводов применяются разные способы соединения труб. Один вариант подходит для временного монтажа, другой нужен для постоянной фиксации. Выбор зависит от материала трубы, давления в системе, температуры среды и условий эксплуатации. Промышленные решения неприемлемы для бытовых сетей и наоборот. Рассмотрим подробнее, какие разновидности соединений применяются в трубопроводных магистралях.

Какие бывают соединения трубопроводов

Все основные виды соединений трубопроводов делятся на две большие группы. Первый вид — разъемный. Соединение можно разобрать при необходимости без повреждения деталей. Второй вид — неразъемный. После сборки разобрать его без разрушения участка уже нельзя.

Каждый тип имеет свою сферу применения. Разъемный способ подходит там, где нужен доступ для ремонта, обслуживания или замены элементов. Неразъемный способ выбирают для долговечных магистралей, где важна высокая прочность и герметичность. Разные виды соединений используются для труб из разных материалов. Например, для стальной магистрали применяются одни методы, для пластика — другие.

Разъемные соединения труб

При использовании разъемного соединения элементы можно разобрать и собрать повторно. Подобный тип применяется в системах, где периодически требуется обслуживание оборудования. Это может быть водопроводный, отопительный или иной трубный контур.

Разъемное соединение содержит дополнительно введенные два пояса уплотнений и промежуточную деталь в виде соосного штуцера цилиндра. На внешней поверхности последнего выполнен кольцевой выступ, расположенный между свободными торцами штуцера и накидной гайки. По обе стороны от кольцевого выступа промежуточной детали выполнена однонаправленная резьба, образующая резьбовое соединение с ответной резьбой на внутренней поверхности цилиндрической части штуцера и на внутренней поверхности цилиндрической части накидной гайки. Пояс уплотнения в виде конической прокладки является вторым и расположен между первым поясом.

Его часто используют в местах подключения арматуры, фильтров, счетчиков и насосов. Также разъемный метод удобен там, где возможен демонтаж части системы без разборки всей линии. Для сборки применяются разные сантехнические элементы. Их тип зависит от конструкции и назначения. Основная задача деталей — надежно соединять между собой два участка магистрали.

Муфтовое соединение труб

Муфтовое соединение считается одним из самых распространенных. Оно используется в бытовых и промышленных сетях. Основной элемент здесь — муфта. Это специальная деталь цилиндрической формы, которая надевается на два конца трубы и обеспечивает их фиксацию. Этот метод выбирают при сборке новых систем и при ремонте уже действующих трубопроводов, когда требуется быстро заменить поврежденный участок без сложных работ.

Муфтовый способ часто применяется при сборке прямых участков. Особенно он востребован, если требуется быстрая стыковка одинаковых по диаметру элементов. В зависимости от конструкции муфта может иметь внутренний или наружный резьбовой участок. Также бывает сварная или компрессионная муфта. Отдельные модели дополнительно оснащаются уплотнительными кольцами для повышения герметичности и защиты от протечек в местах стыка.

Муфтовый метод подходит для металлических, полимерных и комбинированных систем. Его плюс в том, что соединение может выполняться быстро и без сложного оборудования. При этом муфта должна подбираться строго под конкретный тип трубы, иначе герметичность будет нарушена. Также важно понимать разницу между обычной и переходной моделью. Если диаметры разные, применяется муфта на переход. При правильном подборе деталей соединение выдерживает длительные нагрузки и хорошо работает даже при постоянной эксплуатации системы.

Резьбовые соединения

Резьбовое соединение активно применяется в системах, где используются стальные или металлические трубы. Способ считается классическим для бытовых коммуникаций. Основой служит резьба, нанесенная на конец трубы или фитинга.

Большинство подобных систем собираются на сгон. Это удлиненная деталь с резьбой разной длины по краям. Сгон позволяет собирать участки там, где обычное закручивание невозможно. Особенно часто сгон применяется при ремонте уже смонтированных систем.

Для фиксации обычно используется контргайка. Она закручивается после сборки и удерживает соединение от ослабления. Пара сгон и контргайка, используется в отопительных и водопроводных системах. Дополнительно между ними может ставиться уплотнение.

Резьба в узле должна быть выполнена точно. Даже небольшое отличие шага или глубины влияет на герметичность. Также есть разница между цилиндрической и конической резьбой. Для сантехника важно учитывать этот момент заранее. Если используется наружный резьбовой участок, требуется правильный подбор ответной части.

Фитинги и соединители

Фитинговое соединение применяется в самых разных системах. Оно удобно при сборке сложных трасс, изменении направления линии и подключении дополнительного оборудования. Сам фитинг помогает соединять несколько участков трубопровода. Каждый соединитель имеет свое название и назначение. По конструкции выделяют следующие виды фитингов:

Уголки или отводы — элементы, служащие для изменения направления трубопровода под определенным углом (от 45° до 120°).
Тройники, крестовины и коллекторы — элементы, применяемые в местах одинарного или двойного ответвления дополнительных труб от основного трубопровода.
Муфты и бочонки — элементы для простого соединения труб одинакового диаметра и формы. Муфты имеют внутреннюю резьбу и требуют наличия резьбы на концах труб, предназначенных для соединения; у бочонков же резьба находится с внешней стороны.

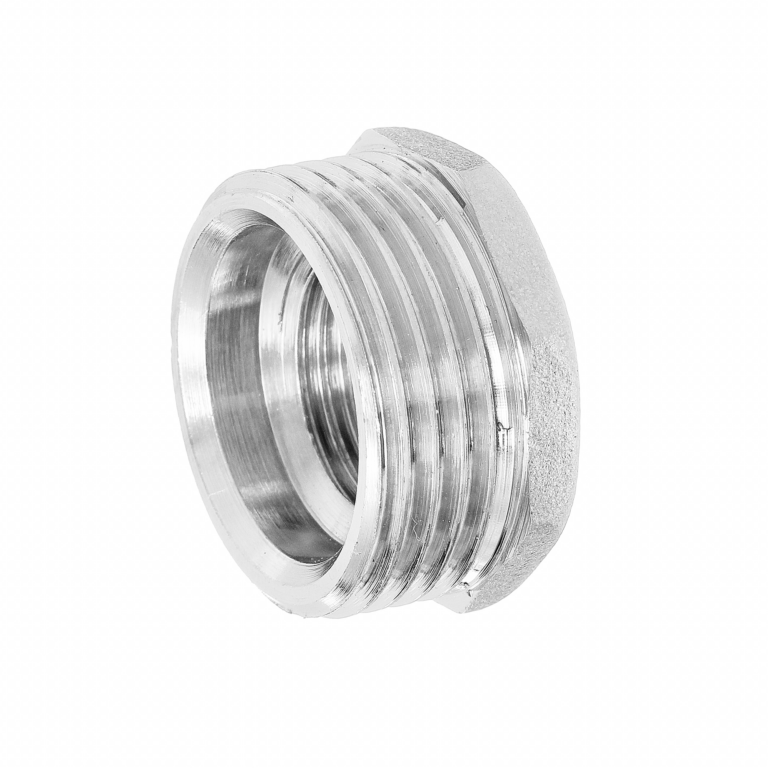

Фитинги переходного типа (сгоны, ниппели, футорки) — элементы для соединения труб разных диаметров, конфигураций и материалов. Этот тип фитингов используется в комплексе с муфтами.
Штуцеры — элементы для скрепления труб жесткого типа со шлангами.
Заглушки — элементы, используемые для постоянного или временного перекрытия потоков (жидкого или газа) в определенном направлении^[1].

Фитинг может использоваться в пластиковых, металлических и комбинированных системах. Этот тип деталей подходит для сложной разводки. Каждый соединитель должен соответствовать рабочему давлению и температуре среды. Важно учитывать отличие материалов. Не каждый фитинг подходит для стальной магистрали.

Неразъемные соединения труб

Неразъемное соединение применяется там, где нужна максимальная прочность и долговечность. После монтажа разобрать участок без повреждения уже нельзя. Этот вид используют в ответственных системах, где важна постоянная герметичность.

К соединениям этого типа относится сварка, пайка, склейка и прессование. Неразъемный способ выбирают для магистральных линий, скрытого монтажа и промышленных объектов. Особенно востребован он, если трубопровод работает под высоким давлением.

Для стальной системы часто применяется сварной метод. Для пластиковых линий используется термическое соединение нагревом. В каждом случае технология должна выполняться строго по нормам. Даже небольшое отличие температуры или времени нагрева влияет на результат. Также учитывается тип материала и толщина стенки. Неразъемная стыковка обычно надежнее разборной, но требует опыта при установке.

Как выбрать способ соединения труб

При выборе подходящего метода нужно учитывать несколько факторов. Один и тот же способ не подходит для всех условий и вариантов магистралей. Важно заранее определить параметры системы и условия эксплуатации. Основное, на что стоит обратить внимание:

материал, из которого изготовлена труба;
рабочее давление в системе;
температура среды внутри трубопровода;
необходимость последующего ремонта и обслуживания;
место установки и условия доступа;
тип нагрузки на участок;
требования к герметичности;
сложность, с которой должен выполняться монтаж.

Если система бытовая и обслуживаемая, чаще выбирают разъемный вид сборки. Если линия капитальная и скрытая, лучше подходит неразъемный способ. Также учитывается разница в стоимости монтажа и материалов. Для бытовой сантехнической разводки обычно используют более простые решения, для промышленных условий – сложные конструкции. Грамотно подобранное соединение напрямую влияет на срок службы всей системы. Поэтому при проектировании важно учитывать не только цену деталей, но и технические требования. Только в этом случае трубопровод будет работать долго и без протечек.
