Классификация кранов для батарей отопления и технология их установки

Они устанавливаются на подающей и обратной трубе батареи. Через них проходит теплоноситель, с их помощью можно перекрыть подачу, слить воду из труб. Правильно подобранная арматура делает систему безопасной и удобной. В случае ошибок при подборе ремонт и обслуживание становятся намного более сложными.

Зачем нужны краны на радиаторах отопления

Краны для батареи отопления, выполняют сразу несколько задач. Это не просто запорный элемент, а инструмент управления. С их помощью решают следующие вопросы:

• полное перекрытие подачи теплоносителя к радиатору при ремонте или замене;
• регулировка температуры в помещении за счёт изменения объёма потока циркулирующего теплоносителя;
• быстрое отключение батареи в случае протечки и других аварийных ситуаций;
• демонтаж радиатора без остановки всей системы отопления;
• удаление воздуха из верхней части батареи;
• обслуживание и промывка радиаторов;
• балансировка подачи в частном доме, коммутация ее отдельных частей.

Запорная арматура обеспечивает управление системой, делает ее работу понятной и простой.

Виды кранов для батарей отопления

Существует несколько типов устройств. Они отличаются конструкцией, материалами из которых изготовлены, назначением. Одни предназначены только для перекрытия, другие позволяют плавно регулировать поток. Есть модели с автоматическим управлением для современного умного дома. Подбор зависит от условий эксплуатации. В квартире с центральным отоплением требования одни. В частном доме — другие. Также важно учитывать тип радиатора и состояние труб. Рассмотрим основные варианты подробнее.

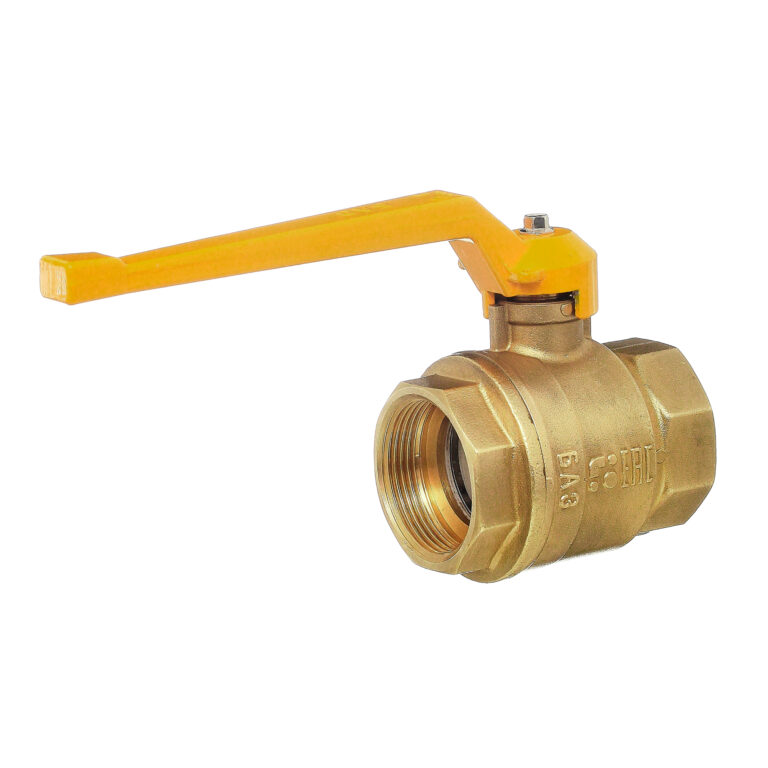

Шаровой кран (отсекающий)

Шаровой кран — самый распространённый тип запорной арматуры для отопительных систем. Он состоит из металлического корпуса. Внутри установлен шар с отверстием в центре. Шар установлен между уплотнительными кольцами, стабилизирующими его положение. Когда ручка повернута вдоль трубы, отверстие совпадает с направлением потока. Вода свободно проходит через него. Когда ручка повернута поперек, отверстие перекрывается, и движение теплоносителя прекращается.

Механизм работает по принципу четверти оборота. Для открытия или закрытия достаточно повернуть ручку на 90 градусов. В аварийных ситуациях это экономит время. Корпус чаще всего изготавливается из латуни. Этот металл устойчив к коррозии и известковому налету. Внутренний шар полируется и покрывается защитным слоем. При повороте рукоятки он должен вращаться без усилия. Обработка снижает трение и увеличивает срок службы. Уплотнения выполняются из термостойких материалов.

Функционально он предназначен только для полного открытия или полного перекрытия. Он не рассчитан на постоянную регулировку. Если держать его в полуоткрытом положении, шар и уплотнители изнашиваются быстрее. Главные плюсы — надёжность, простота и устойчивость к давлению. Именно поэтому такие решения чаще всего устанавливают в квартирах с центральным отоплением.

Регулировочный (вентильный) кран

Как можно понять из названия, устройства этого типа используются для регулирования подачи теплоносителя. Внутри корпуса расположен шток с клапаном. При вращении ручки шток опускается или поднимается, а клапан частично перекрывает проходное сечение. При изменении размером проходного отверстия, ток теплоносителя уменьшается или увеличивается.

Конструкция сложнее, чем у шарового. Внутри есть резьбовой механизм и уплотнительные элементы. Но именно такая схема позволяет плавно регулировать нагрев батареи. Вентильный механизм можно оставить в промежуточном положении. Он рассчитан на работу в режиме регулировки, что удобно в автономных системах отопления.

Минус конструкции — более высокая чувствительность к качеству воды. При наличии примесей и загрязнений, происходит ускоренный износ уплотнителей. Со временем может появиться подтекание в районе штока. Их чаще устанавливают в частных домах. Принцип работы позволяет управлять температурой в каждой комнате.

Термостатический кран

Термостатический кран — это усовершенствованный вариант регулировочного. В его основе, такой же клапанный механизм, но сверху устанавливается термоголовка.

Термоголовка содержит чувствительный элемент. Он реагирует на температуру воздуха в помещении. Пользователь задаёт нужное значение на шкале. Когда температура повышается выше заданной, механизм сокращает подачу теплоносителя. При падении температуры, поток увеличивается. Работа происходит автоматически, не требуется ручное регулирование. Не нужна дополнительная электроника и комплектующие. Это упрощает монтаж и повышает доступность устройств подобного типа.

Конструкция сложнее и дороже обычного вентиля. Важно учитывать давление и качество теплоносителя. В централизованных системах с резкими перепадами давления термостат может работать нестабильно. Лучше всего они показывают себя в частных домах с автономным отоплением.

Кран Маевского

Кран Маевского предназначен для удаления воздуха. Он монтируется в верхней части радиатора, позволяет контролировать заполнение системы теплоносителем. Конструкция компактная. Внутри находится винт с коническим наконечником. При его повороте открывается небольшое отверстие, выпускающее воздух, скопившийся в батарее. Когда вместо воздуха начинает выходить вода, винт закручивают обратно. Процесс занимает несколько минут.

Кран Маевского не регулирует поток воды. Эта деталь устанавливается на отопительные приборы, позволяет спускать воздушную пробку непосредственно из радиаторов^[1]. Без него верхняя часть радиатора может оставаться холодной, что сказывается на общей эффективности. Устанавливать рекомендуется на каждом радиаторе. Особенно в комнатах и квартирах на верхних этажах. Подходит для работы в централизованных системах и в частных домах. Устойчив к высокому давлению.

Какие краны лучше ставить на радиаторы

Выбор зависит от конкретной ситуации. Значение имеет тип теплоносителя, давление внутри, а также задачи, которые нужно решать с помощью запорной арматуры. Рассмотрим основные ситуации.

• Квартира с центральным отоплением. В таких условиях давление может быть высоким, возможны гидроудары. Оптимальный вариант — качественные латунные шаровые краны на подаче и обратке. Они надежны и выдерживают нагрузку. Дополнительно устанавливается кран Маевского для стравливания воздушных пробок. Термостат возможен, но только при стабильной системе.
• Частный дом. Здесь параметры системы контролирует владелец. Давление обычно ниже и стабильнее. Можно установить регулировочные или термостатические краны для управления температурой. Шаровые краны всё равно ставятся для полного перекрытия радиатора при ремонте.
• Чугунная батарея. Такие радиаторы имеют большой внутренний объем. Кран для чугунной батареи должен иметь достаточный проходной диаметр. Чаще выбирают шаровые модели. В старых домах важно проверить состояние резьбы. Иногда требуется замена участка трубы или установка переходников.

Главное правило — выбирать качественные изделия и учитывать условия эксплуатации.

Установка крана на батарею отопления

Монтаж требует аккуратности и соблюдения техники безопасности. Работать можно только после полного перекрытия системы и слива воды с обслуживаемого участка. Важно правильно подготовить резьбовые соединения и использовать надёжный уплотнитель. Перетягивать соединения нельзя. После завершения работ обязательно проводится проверка на герметичность. При малейших протечках соединение подтягивают или пересобирают заново.

Подготовка к работе

Перед началом работ перекрывают подачу воды. В частном доме это делается самостоятельно, в квартире требуется отключение стояка. Далее выполняется слив теплоносителя из радиатора. Нужно убедиться, что давления нет, в противном случае возможно затопление. Для работы потребуется следующий инструмент и расходные материалы:

• разводной и газовый ключи;
• ФУМ-лента или льняное волокно для уплотнений;
• герметик для обработки резьбовых соединений.

Как поставить новый шаровый или регулировочный кран

Лучше заранее осмотреть места соединений. При наличии коррозии, их можно обработать специальными составами для более простого демонтажа и удаления ржавчины. Работы выполняются в следующем порядке:

• Демонтируется старое устройство. Резьбу очищают от остатков старого уплотнителя. Поверхность должна быть чистой, без загрязнений, краски, коррозии.
• На наружную резьбу наматывают уплотнительный материал по направлению закручивания. Намотка должна быть равномерной.
• Корпус аккуратно накручивают вручную. После этого подтягивают ключом. Усилие умеренное, перетягивание может повредить корпус.
• После монтажа открывают систему. Проверяют соединения. При необходимости выполняют дополнительную подтяжку.

Как заменить старый кран на батарее в квартире

Замена в квартире требует согласования отключения стояка. Работать под давлением запрещено. Если нет отсечки на стояке, потребуется согласовать работы с управляющей компанией. Важно подготовить все необходимые инструменты и материалы, чтобы не затягивать работы. Процесс выполняется поэтапно:

• Перекрывается стояк и сливается вода.
• Старый кран аккуратно откручивается. При закисании используется проникающая смазка.
• Резьба осматривается на предмет повреждений. При их наличии возможна замена участка трубы.
• Выполняется намотка уплотнителя на новую резьбу.
• Устанавливается новое устройство.
• После подключения стояка проводится проверка герметичности.

После запуска системы рекомендуется повторно осмотреть соединения через несколько часов. Это обусловлено тем, что в результате теплового расширения металла могут появиться протечки под давлением.

Установка крана Маевского

Монтаж выполняется после полного слива теплоносителя. Кран Маевского ставят в верхнюю пробку радиатора, напротив трубы подачи. Так воздух выходит быстрее.

Если в пробке нет отверстия, её меняют на модель с резьбой. Перед установкой резьбу очищают. Убирают старый уплотнитель и грязь. На сухую резьбу наматывают лён или нить. Можно использовать герметик. корпус сначала вкручивают вручную, затем подтягивают ключом до прочной фиксации.

После заполнения системы проверяют соединение. Осматривают место установки. Если капель нет, всё сделано правильно. Чтобы выпустить воздух, винт медленно откручивают. Подставляют ёмкость или тряпку. Сначала слышно шипение, затем появляется вода. Как только вода идет без пузырьков, винт закручивают обратно.

Заключение

Подобрать хорошую запорную арматуру для современной системы отопления не сложно. Главное сосредоточиться на правильной установке и последующем обслуживании. Если все сделано грамотно, то устройства прослужат долго, сохраняя свои рабочие характеристики. Главное выбирать качественные материалы, расходники и проверять систему на герметичность после монтажа.

Список используемой литературы:

[1]. Савельев А. Отопление дома. Расчет и монтаж систем. – Litres, 2022.
